βούλωμα θραυστών 1x8 PLC κασετών 0.9mm 0.5m APC Sc στο συνδετήρα
Υπεύθυνος : Mike nie
Τηλεφωνικό νούμερο : 8613713851846
WhatsApp : +8613713851846
| Ποσότητα παραγγελίας min : | Διαπραγματεύσιμο | Τιμή : | Negotiable |
|---|---|---|---|
| Χρόνος παράδοσης : | 5-8 εργάσιμες ημέρες | Όροι πληρωμής : | L / C, T / T |
| Δυνατότητα προσφοράς : | 100.000 τεμάχια ανά μήνα |
| Τόπος καταγωγής: | Guangdong, Κίνα | Μάρκα: | Seacent |
|---|---|---|---|
| Πιστοποίηση: | ISO9001,ROHS | Αριθμό μοντέλου: | 1x12 θραύστης PLC τύπων ABS |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντων: | Ενότητα θραυστών PLC | Μήκος κύματος εργασίας: | 1260-1650nm |
|---|---|---|---|
| Τύπος ινών: | G657A1 ή προσαρμοσμένος | Απώλεια εισαγωγής: | 12.5dB |
| Ομοιομορφία: | ≤1.0 DB | Εφαρμογή: | Παθητική οπτική συνδεμένη με καλώδιο δίκτυα TV Διαδίκτυο |
| Υψηλό φως: | οπτικό κιβώτιο θραυστών,θραύστης PLC ABS |
||
Περιγραφή προϊόντων
1x12 ενότητα θραυστών PLC ABS για την παθητική οπτική συνδεμένη με καλώδιο δίκτυα TV Διαδίκτυο
Περιγραφή ενότητας θραυστών PLC:
Ο επίπεδος θραύστης κυκλωμάτων lightwave (PLC) είναι ένας τύπος οπτικής διοικητικής συσκευής δύναμης που κατασκευάζεται χρησιμοποιώντας την οπτική τεχνολογία κυματοδηγού πυριτίου. Χαρακτηρίζει το μικρό μέγεθος, την υψηλή αξιοπιστία, την ευρεία λειτουργούσα σειρά μήκους κύματος και την καλή ομοιομορφία κανάλι--καναλιών, και χρησιμοποιείται ευρέως στα δίκτυα PON για να πραγματοποιήσει το διαχωρισμό δύναμης οπτικών σημάτων.
Χαρακτηριστικά γνωρίσματα ενότητας θραυστών PLC:
Χαμηλή απώλεια και σταθερή πόλωση.
Επικυρωμένος από Telcordia GR.1209 και GR.1221.
Χαμηλή απώλεια εισαγωγής
Χαμηλή εξαρτώμενη απώλεια πόλωσης
Άριστη περιβαλλοντική σταθερότητα
Άριστη μηχανική σταθερότητα
Telcordia GR-1221 και GR-1209
Τομείς εφαρμογής ενότητας θραυστών PLC:
Pon-FTTX δίκτυο
Ίνα στο σημείο (FTTX)
Ίνα στο σπίτι (FTTH)
Παθητικά οπτικά δίκτυα (PON)
Παθητικά οπτικά δίκτυα Gigabit (GPON)
Δίκτυα τοπικής περιοχής (τοπικό LAN)
Καλωδιακή τηλεόραση (CATV)
Διαταγή των πληροφοριών:
| τύπος προϊόντων | Διάμετρος κολπίσκων και εξόδων | Μήκος κολπίσκων και ινών |
Κιβώτιο ABS μέγεθος |
|
1XNor 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0mm 3=3.0mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=customized |
|
Τεχνικές παράμετροι: 1XN θραύστης PLC
| Παράμετρος | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Μήκος κύματος εργασίας (NM) | 1260-1650 | ||||||||||||||||||||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | ||||||||||||||||||||||
| Απώλεια εισαγωγής (DB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 | |||||||||||
| Ομοιομορφία (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| Επιστροφής απώλεια (DB) | ≥55 | ||||||||||||||||||||||
| Κατευθυντικότητα (DB) | ≥55 | ||||||||||||||||||||||
| Μήκος ινών (μ) | 1.0 ή προσαρμοσμένος | ||||||||||||||||||||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃ - 85℃ (≤0.5) | ||||||||||||||||||||||
| Θερμοκρασία °C εργασίας | -40℃ - 85℃ | ||||||||||||||||||||||
| Θερμοκρασία °C αποθήκευσης | -40℃ - 85℃ | ||||||||||||||||||||||
| Μέγιστη δύναμη (nW) | 1000 | ||||||||||||||||||||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
1XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων στις ανωτέρω απαιτήσεις εκτός από 1X2 η αύξηση δεν υπερβαίνει 0.2dB, η υπόλοιπη αύξηση δεν υπερβαίνει 0.3dB.
Τεχνικές παράμετροι: 2XN θραύστης PLC
| Παράμετρος | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | |||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | |||||
| Απώλεια εισαγωγής (DB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Ομοιομορφία (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | |||||
| Κατευθυντικότητα (DB) | ≥55 | |||||
| Μήκος ινών (μ) | 1.0 ή προσαρμοσμένος | |||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃ - 85℃ (≤0.5) | |||||
| Θερμοκρασία °C εργασίας | -40℃ - 85℃ | |||||
| Θερμοκρασία °C αποθήκευσης | -40℃ - 85℃ | |||||
| Μέγιστη δύναμη (nW) | 1000 | |||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
2XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων που αυξάνεται από όχι περισσότερο από 0.3dB στις ανωτέρω απαιτήσεις.

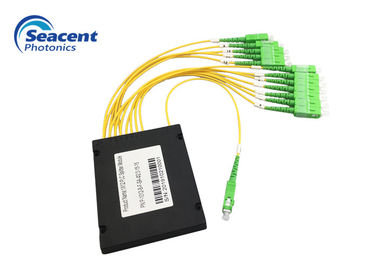

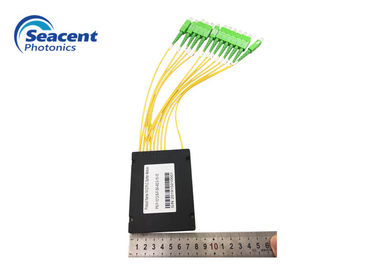

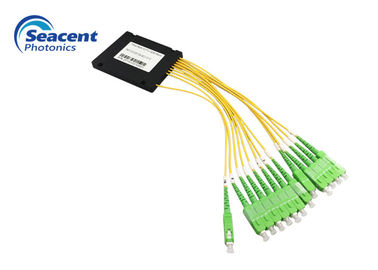

Εικόνες ενότητας θραυστών PLC
Παράμετροι λεπτομερειών
Θραύστης-ABS τύπος-Seacent Photonics.pdf PLC
