| Brand Name: | Seacent |
| Model Number: | 1x12 μίνι ενότητα |
| MOQ: | 1 κομμάτι |
| Payment Terms: | L/C, T/T, D/P |
| Supply Ability: | 100.000 τεμάχια ανά μήνα |

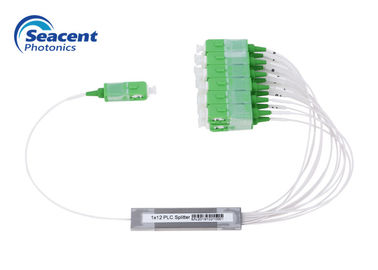

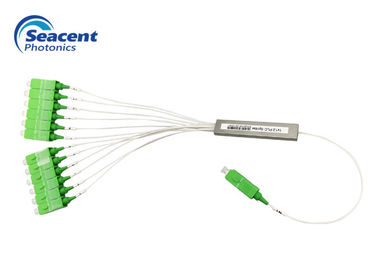

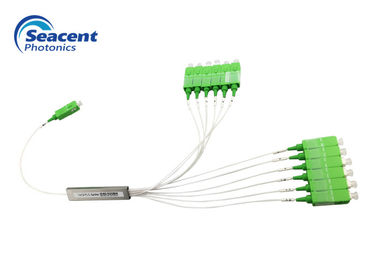

Μίνι ενότητα 1x12 θραυστών PLC οπτικών ινών με το συνδετήρα SC/APC
Ο θραύστης οπτικών ινών είναι παθητική οπτική συσκευή που επιτρέπει σε ένα φωτεινό σήμα σε μια οπτική ίνα για να διανεμηθεί μεταξύ δύο ή περισσότερων ινών.
Όποτε η ελαφριά ακτίνα που διαβιβάζεται σε ένα δίκτυο πρέπει να διαιρεθεί σε δύο ή περισσότερες ελαφριές ακτίνες, οι θραύστες οπτικών ινών χρησιμοποιούνται.
Όταν το φωτεινό σήμα διαβιβάζεται σε μια single-mode ίνα, η ελαφριά ενέργεια δεν μπορεί να συγκεντρωθεί εξ ολοκλήρου στον πυρήνα ινών. Μια ενέργεια μικρού ποσού θα διαδοθεί μέσω της επένδυσης της ίνας. Εάν δύο ίνες είναι αρκετά στενές ο ένας στον άλλο, το διαβιβάζοντας φως σε μια οπτική ίνα μπορεί να εισαχθεί σε μια άλλη οπτική ίνα. Επομένως, η τεχνική αναδιανομής οπτικού σήματος μπορεί να επιτευχθεί στις πολλαπλάσιες ίνες. Και έτσι ο θραύστης οπτικών ινών μπαίνει σε την ύπαρξη.
Εδώ είναι οι λεπτομέρειες του μίνι θραύστη οπτικών ινών ενότητας 1x12:
Χαρακτηριστικά γνωρίσματα:
Appliacation:
Προδιαγραφές:
| Στοιχείο | Παράμετρος |
|
IL (DB) |
≤12,5 |
|
Ομοιομορφία (DB) |
≤1.0 |
|
PDL (DB) |
≤0.25 |
|
RL (DB) |
≥55 |
|
Κατευθυντικότητα το (dB) |
≥55 |
|
Μήκος ινών (μ) |
1.0 ή προσαρμοσμένος |
|
Σταθερότητα θερμοκρασίας (DB) |
-40℃ - 85℃ (≤0.5) |
|
Θερμοκρασία εργασίας |
40℃ - 85℃ |
|
Τύπος ινών |
G657A1 ή προσαρμοσμένος |
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
1XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων στις ανωτέρω απαιτήσεις εκτός από 1X2 η αύξηση δεν υπερβαίνει 0.2dB, η υπόλοιπη αύξηση δεν υπερβαίνει 0.3dB.
Διαταγή των πληροφοριών:
|
Τύπος προϊόντων |
Διάμετρος κολπίσκων και εξόδων |
Μήκος κολπίσκων και ινών |
μέγεθος |
|
1XN ή 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128 |
2=0.9mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
1x2 σε 4x7x60mm 1x8
1x12 σε 4x12x60 χιλ. 1x16
1x24 σε 6x20x80 χιλ. 1x32
1x64 6x40x100 χιλ. |
|
|
