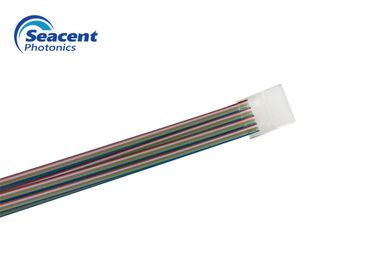

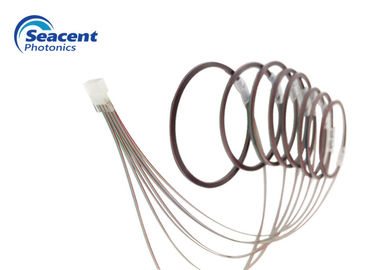

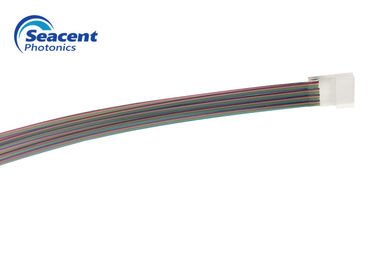

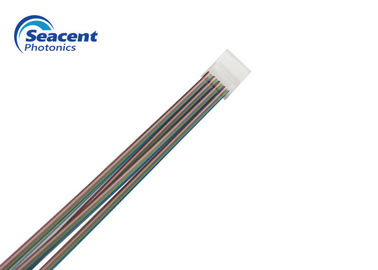

Σειρά οπτικών ινών δοχείων επιστρώματος συγκόλλησης AR για Demux RC FA
Υπεύθυνος : Mike nie
Τηλεφωνικό νούμερο : 8613713851846
WhatsApp : +8613713851846
Λεπτομερής ενημέρωση |
|||
Χρώμα: | Το μπλε, πορτοκάλι, πράσινος, καφετής, άσπρος, κόκκινος, μαύρος, κίτρινος, πορφυρό, οδοντώνει, ποτίζ | Υλικό: | Γυαλί χαλαζία, borosilicate, πυρίτιο |
---|---|---|---|
Γωνία στίλβωσης (°): | 0, +8, -8 (±0.3) | Συνδετήρας: | Sc, FC, LC, ST, σκοινί μπαλωμάτων ινών LC και ούτω καθεξής |
Ferrule στιλβωτική ουσία: | PC, UPC, APC | Συσκευασία: | Εσωτερικό χαρτοκιβώτιο κιβωτίων και εξαγωγής, Polybag |
Υψηλό φως: | σειρά ινών PLC,Fiber Array |
Περιγραφή προϊόντων
Οι σειρές ινών, ως ένα από τα μέρη κλειδί για το θραύστη PLC, κατασκευάζονται με το υψηλό ακριβές υπόστρωμα β-αυλακιού για να εντοπίσουν τη θέση πυρήνων ινών και την ακριβή επιφάνεια στιλβωτικής ουσίας, τη χαμηλή απώλεια εισαγωγής προσφοράς και την υψηλή επιστροφής απώλεια.
Η σειρά ινών είναι μια γυμνή ίνα που αφαιρεί το επίστρωμα ινών. Μια μερίδα τοποθετείται στο β-αυλάκι και διατηρείται σταθερή ατμοσφαιρική πίεση από την κόλλα από το pressurization μέλος.
Χαρακτηριστικά γνωρίσματα:
Χαμηλή απώλεια εισαγωγής
Υψηλές σταθερότητα και αξιοπιστία
Καλή ομοιομορφία καναλιών
Διάστημα πυρήνων υψηλής ακρίβειας
Ανταποκριθείτε στα πρότυπα ROHS
Προδιαγραφές:
Στοιχείο | Παράμετρος |
Αριθμός καναλιών | 1CH ~ 128CH |
Υλικό | Γυαλί χαλαζία, borosilicate, πυρίτιο |
Απόσταση/ανοχή πυρήνων (μm) | 250, 127/0,7 |
Μήκος ινών (μ) | 2.0±0.1 |
Γωνία στίλβωσης (°) | 0, +8, -8 (±0.3) |
Λειότητα στίλβωσης | ﹤ 5 το fringes@633nm |
Τύπος ινών | SMF-28e ή SMF-28e XB |
Λειτουργούσα θερμοκρασία (℃) | -40~85 |
Πίνακας διάστασης πιάτων βάσεων β-αυλακιού:
Λ | W | Χ | Χ | Υ | περιεκτικό λάθος | ||||||
τύπος | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | διαφορά ύψους πυρήνων | R=√ x2+y2 | |
2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 |
Ενεργός/ενεργητική συσκευή οπτικών ινών σειράς
Παραταγμένο κιγκλίδωμα κυματοδηγού
Επίπεδος οπτικός κυματοδηγός
Πολυδιαυλική οπτική ενότητα
Αριθμός προϊόντων | Τύπος ινών | Μήκος ινών |
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
