| Brand Name: | Seacent |
| Model Number: | γυμνός θραύστης PLC ινών 1*10 |
| MOQ: | Διαπραγματεύσιμο |
| τιμή: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 100.000 τεμάχια ανά μήνα |

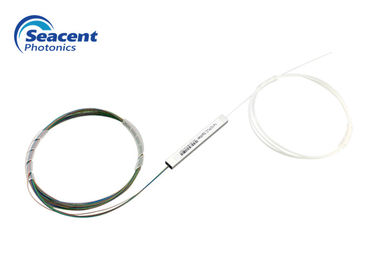

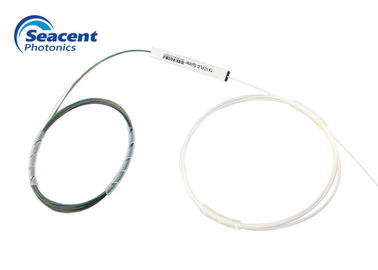

Υψηλός θραύστης PLC επιστροφής απώλειας γυμνός/μίνι θραύστης 1*10 οπτικών ινών
Περιγραφή προϊόντων:
Ο επίπεδος οπτικός θραύστης κυματοδηγού (θραύστης PLC) είναι μια χαλαζίας-βασισμένη ενσωματωμένη συσκευή διανομής δύναμης κυματοδηγού οπτική με το μικρό μέγεθος, την ευρεία λειτουργούσα σειρά μήκους κύματος, την υψηλή αξιοπιστία, την καλή φασματική ομοιομορφία, κ.λπ., ιδιαίτερα κατάλληλα για τα παθητικά οπτικά δίκτυα. (EPON, GPON, κ.λπ.) συνδέει το κεντρικό γραφείο και τον τερματικό εξοπλισμό και πραγματοποιεί το διαχωρισμό των οπτικών σημάτων, τη μεγάλη έκταση που παρέχουν 1XN και 2XN των προϊόντων, και δεν προσαρμόζει τον οπτικό θραύστη κατάλληλο για τις διάφορες περιπτώσεις.
Γυμνά χαρακτηριστικά γνωρίσματα θραυστών PLC:
Μικρό μέγεθος, συμπαγής συσκευασία, χαμηλή απώλεια εισαγωγής, χαμηλό PDL, υψηλή επιστροφής απώλεια και άριστη ομοιομορφία καναλιών, συμμόρφωση GR-1209 και GR-1221 Telcordia
Γυμνή εφαρμογή θραυστών PLC:
Δίκτυα FTTX, δίκτυα PON, δίκτυα του τοπικού LAN, συστήματα CATV
Γυμνές τεχνικές παράμετροι θραυστών PLC: 1XN οπτικός θραύστης
| Παράμετρος | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | |||||||||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | |||||||||||
| Απώλεια εισαγωγής (DB) | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Ομοιομορφία (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | |||||||||||
| Κατευθυντικότητα (DB) | ≥55 | |||||||||||
| Μήκος ινών (μ) | 1.0or που προσαρμόζεται | |||||||||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| Θερμοκρασία °C εργασίας | -40℃--85℃ | |||||||||||
| Θερμοκρασία °C αποθήκευσης | -40℃--85℃ | |||||||||||
Τεχνικές παράμετροι: 2XN οπτικός θραύστης
| Παράμετρος | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| μήκος κύματος (NM) | 1260-1650 | |||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | |||||
| Απώλεια εισαγωγής (DB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Ομοιομορφία (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | |||||
| Κατευθυντικότητα (DB) | ≥55 | |||||
| Μήκος ινών (μ) | 1.0or που προσαρμόζεται | |||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃ - 85℃ (≤0.5) | |||||
| Θερμοκρασία °C εργασίας | -40℃ - 85℃ | |||||
| Θερμοκρασία °C αποθήκευσης | -40℃ - 85℃ | |||||
| Μέγιστη δύναμη (nW) | 1000 | |||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
2xN με τις οπτικές αυξήσεις απώλειας εισαγωγής θραυστών συνδετήρων από όχι περισσότερο από 0.3dB στις ανωτέρω απαιτήσεις.
Διαταγή των πληροφοριών:
|
|
|
|
|
Προϊόν τύπος |
Διάμετρος ινών | Μήκος κολπίσκων και ινών |
Συσκευασία μέγεθος |
|
1XN ή 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
Λεπτομέρειες
Λεπτομερείς παράμετροι
PLC θραύστης-γυμνό συσκευή-Seacent Photonics .pdf
|
|
