| Brand Name: | Seacent |
| Model Number: | γυμνός θραύστης PLC ινών 1*4 |
| MOQ: | Διαπραγματεύσιμο |
| τιμή: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 100.000 τεμάχια ανά μήνα |

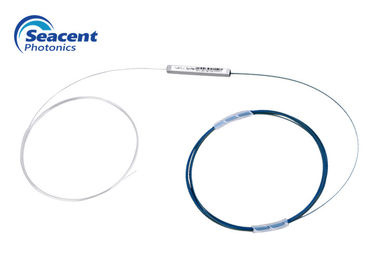

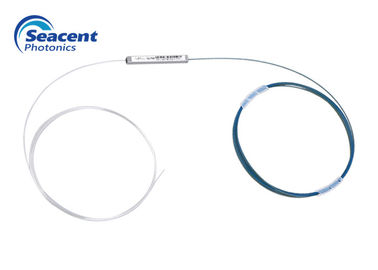

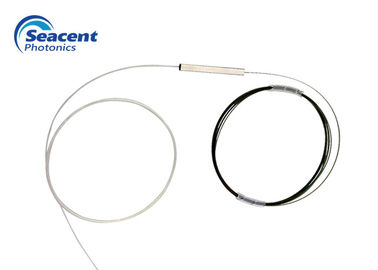

Γυμνή υψηλή σταθερότητα συνδετήρων θραυστών SC/APC PLC οπτικών ινών ινών 1*4
Περιγραφή προϊόντων:
Ο επίπεδος οπτικός θραύστης κυματοδηγού (θραύστης PLC) είναι μια χαλαζίας-βασισμένη ενσωματωμένη συσκευή διανομής δύναμης κυματοδηγού οπτική με το μικρό μέγεθος, την ευρεία λειτουργούσα σειρά μήκους κύματος, την υψηλή αξιοπιστία, την καλή φασματική ομοιομορφία, κ.λπ., ιδιαίτερα κατάλληλα για τα παθητικά οπτικά δίκτυα. (EPON, GPON, κ.λπ.) συνδέει το κεντρικό γραφείο και τον τερματικό εξοπλισμό και πραγματοποιεί το διαχωρισμό των οπτικών σημάτων, τη μεγάλη έκταση που παρέχουν 1XN και 2XN των προϊόντων, και δεν προσαρμόζει τον οπτικό θραύστη κατάλληλο για τις διάφορες περιπτώσεις.
Χαρακτηριστικά γνωρίσματα προϊόντων:
Χαμηλή απώλεια και σταθερή πόλωση
Συμπαγές σχέδιο
Καλή ομοιομορφία καναλιών
Υψηλές σταθερότητα και αξιοπιστία
Επικυρωμένος από Telcordia GR.1209 και GR.1221
Τομείς εφαρμογής προϊόντων:
Ίνα στο σπίτι
Παθητικό οπτικό δίκτυο
συνδεμένη με καλώδιο TV Διαδίκτυο
Pon-FTTX δίκτυο
Διαταγή των πληροφοριών:
|
Προϊόν τύπος |
Διάμετρος ινών | Μήκος κολπίσκων και ινών |
Συσκευασία μέγεθος |
|
1XN ή 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
Τεχνικές παράμετροι: 1XN οπτικός θραύστης
| Παράμετρος | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | |||||||||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | |||||||||||
| Απώλεια εισαγωγής (DB) | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Ομοιομορφία (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | |||||||||||
| Κατευθυντικότητα το (dB) | ≥55 | |||||||||||
| Μήκος ινών (μ) | 1.0or που προσαρμόζεται | |||||||||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| Θερμοκρασία °C εργασίας | -40℃--85℃ | |||||||||||
| Θερμοκρασία °C αποθήκευσης | -40℃--85℃ | |||||||||||
Τεχνικές παράμετροι: 2οπτικόςθραύστηςXN
| Παράμετρος | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| μήκος κύματος (NM) | 1260-1650 | |||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | |||||
| Απώλεια εισαγωγής (DB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Ομοιομορφία (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | |||||
| Κατευθυντικότητα το (dB) | ≥55 | |||||
| Μήκος ινών (μ) | 1.0or που προσαρμόζεται | |||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃ - 85℃ (≤0.5) | |||||
| Θερμοκρασία °C εργασίας | -40℃ - 85℃ | |||||
| Θερμοκρασία °C αποθήκευσης | -40℃ - 85℃ | |||||
| Μέγιστη δύναμη (nW) | 1000 | |||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
2xN με το συνδετήρα η οπτική απώλεια εισαγωγής θραυστών αυξάνεται από όχι περισσότερο από 0.3dB στις ανωτέρω απαιτήσεις.
Λεπτομέρειες
Λεπτομερείς παράμετροι
PLC θραύστης-γυμνό συσκευή-Seacent Photonics .pdf
|
|
