| Ονομασία μάρκας: | Seacent |
| Model Number: | 1x3 |
| MOQ: | Διαπραγματεύσιμο |
| τιμή: | negotiable |
| Όροι πληρωμής: | L / C, T / T |
| Ικανότητα εφοδιασμού: | 1000000 κομμάτια το μήνα |

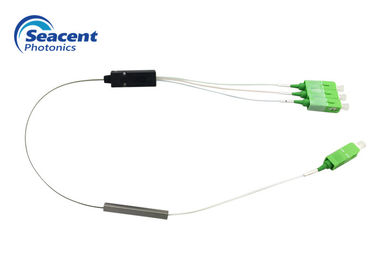

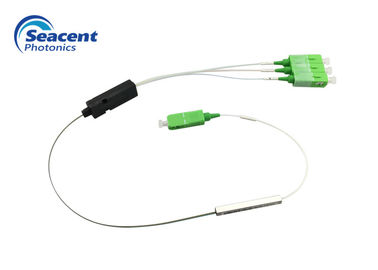

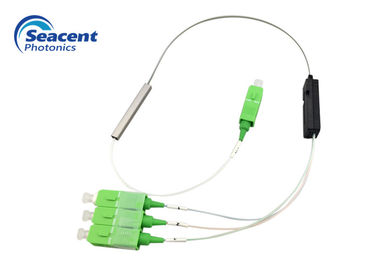

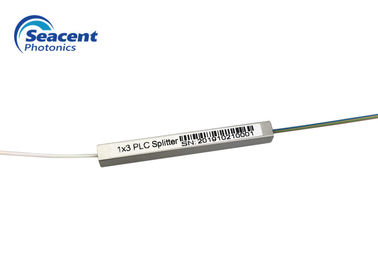

1x3 υψηλή επιστροφής απώλεια θραυστών PLC τύπων κλάδων για το σύστημα FTTH
Περιγραφή θραυστών PLC οπτικών ινών
Σύμφωνα με την αρχή, οι θραύστες οπτικών ινών μπορούν να διαιρεθούν σε λιωμένο δικωνικό μυτερό θραύστη του (FBT) και επίπεδους θραύστες του (PLC) κυκλωμάτων Lightwave.
Ο θραύστης FBT είναι ένας από τον πιό κοινό. Οι θραύστες FBT γίνονται αποδεκτοί ευρέως και χρησιμοποιούνται στα παθητικά δίκτυα, ειδικά για τις περιπτώσεις όπου η διασπασμένη διαμόρφωση είναι μικρότερη (1x2, 1X4, 2x2, κ.λπ.). [1]
Το PLC είναι μια πιό πρόσφατη τεχνολογία. Οι θραύστες PLC προσφέρουν μια καλύτερη λύση για τις μεγαλύτερες εφαρμογές. Οι κυματοδηγοί κατασκευάζονται χρησιμοποιώντας τη λιθογραφία επάνω σε ένα υπόστρωμα γυαλιού πυριτίου, το οποίο επιτρέπει τη δρομολόγηση των συγκεκριμένων ποσοστών του φωτός. Κατά συνέπεια, οι θραύστες PLC προσφέρουν ακριβή και ακόμη και τις διασπάσεις με την ελάχιστη απώλεια σε μια αποδοτική συσκευασία.
Χαρακτηριστικά γνωρίσματα θραυστών PLC οπτικών ινών
Εφαρμογή θραυστών PLC οπτικών ινών
Παράμετροι θραυστών PLC οπτικών ινών
| Παράμετρος | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | ||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | ||||
| Απώλεια εισαγωγής (DB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| Ομοιομορφία (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | ||||
| Κατευθυντικότητα το (dB) | ≥55 | ||||
| Μήκος ινών (μ) | 1.0 ή προσαρμοσμένος | ||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃--85℃ (≤0.5) | ||||
| Θερμοκρασία °C εργασίας | -40℃--85℃ | ||||
| Θερμοκρασία °C αποθήκευσης | -40℃--85℃ | ||||
| Μέγιστη δύναμη (nW) | 1000 | ||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
1XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων στις ανωτέρω απαιτήσεις εκτός από 1X2 η αύξηση δεν υπερβαίνει 0.2dB, η υπόλοιπη αύξηση δεν υπερβαίνει 0.3dB.
| Παράμετρος | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | ||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | ||||
| Απώλεια εισαγωγής (DB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Ομοιομορφία (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | ||||
| Κατευθυντικότητα το (dB) | ≥55 | ||||
| Μήκος ινών (μ) | 1.0 ή προσαρμοσμένος | ||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃--85℃ (≤0.5) | ||||
| Θερμοκρασία °C εργασίας | -40℃--85℃ | ||||
| Θερμοκρασία °C αποθήκευσης | -40℃--85℃ | ||||
| Μέγιστη δύναμη (nW) | 1000 | ||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
2XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων που αυξάνεται από όχι περισσότερο από 0.3dB στις ανωτέρω απαιτήσεις.
Λεπτομερής θραύστης προδιαγραφή PLC οπτικών ινών
Θραύστης-κλάδος τύπος-Seacent Photonics.pdf PLC
|
|
