| Ονομασία μάρκας: | Seacent |
| Model Number: | 1x5 |
| MOQ: | Διαπραγματεύσιμο |
| τιμή: | negotiable |
| Όροι πληρωμής: | L / C, T / T |
| Ικανότητα εφοδιασμού: | 1000000 κομμάτια το μήνα |

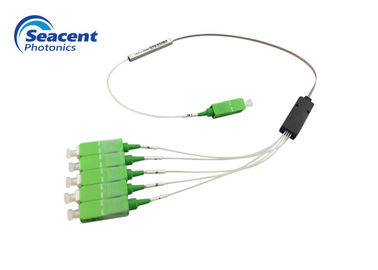

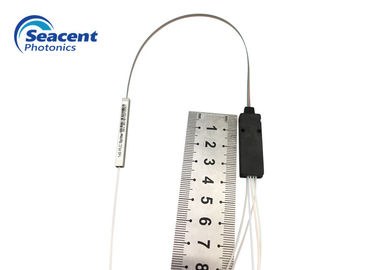

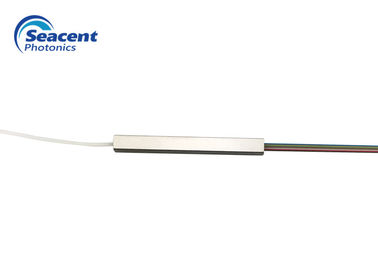

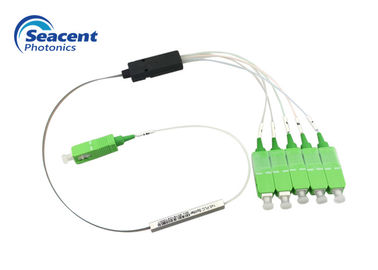

1x5 χαμηλή απώλεια εισαγωγής θραυστών PLC τύπων κλάδων για το σύστημα FTTH
Περιγραφή θραυστών PLC οπτικών ινών
Τα προηγμένα Photonics τμήματα Seacent εισάγουν μια οικογένεια των ενοτήτων θραυστών PLC υψηλής επίδοσης. Οι ενότητες χρησιμοποιούν τα οπτικά τσιπ κυματοδηγού, τα οποία στηρίζονται στην τεχνολογία απόθεσης χημικού ατμού πλάσματος (π-cvd) και την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας διαδικασία επεξεργασίας του για τα σταθερά οπτικά χαρακτηριστικά.
Το πυρίτιο των ενοτήτων στον κυματοδηγό πυριτίου και η σειρά οπτικής ίνας ευθυγραμμίζονται ακριβώς μέσα σε μια εξαιρετικά-συμπαγή συσκευασία που εξετάζεται σε Telcordia GR-1209 και GR-1221. Η συσκευασία χαρακτηρίζει τη χαμηλή απώλεια εισαγωγής, τη χαμηλή εξαρτώμενη απώλεια πόλωσης και την υψηλή ομοιομορφία λιμένων. Οι ενότητες θραυστών είναι διαθέσιμες με 1xN μέχρι 64 και 2xN μέχρι 32 διαμορφώσεις καναλιών και παρεχόμενος επίσης διάφορο οι ενότητες κασετών
Χαρακτηριστικά γνωρίσματα θραυστών PLC οπτικών ινών
Εφαρμογή θραυστών PLC οπτικών ινών
Παράμετροι θραυστών PLC οπτικών ινών
| Παράμετρος | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | ||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | ||||
| Απώλεια εισαγωγής (DB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| Ομοιομορφία (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | ||||
| Κατευθυντικότητα το (dB) | ≥55 | ||||
| Μήκος ινών (μ) | 1.0 ή προσαρμοσμένος | ||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃--85℃ (≤0.5) | ||||
| Θερμοκρασία °C εργασίας | -40℃--85℃ | ||||
| Θερμοκρασία °C αποθήκευσης | -40℃--85℃ | ||||
| Μέγιστη δύναμη (nW) | 1000 | ||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
1XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων στις ανωτέρω απαιτήσεις εκτός από 1X2 η αύξηση δεν υπερβαίνει 0.2dB, η υπόλοιπη αύξηση δεν υπερβαίνει 0.3dB.
| Παράμετρος | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | ||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | ||||
| Απώλεια εισαγωγής (DB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Ομοιομορφία (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | ||||
| Κατευθυντικότητα το (dB) | ≥55 | ||||
| Μήκος ινών (μ) | 1.0 ή προσαρμοσμένος | ||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃--85℃ (≤0.5) | ||||
| Θερμοκρασία °C εργασίας | -40℃--85℃ | ||||
| Θερμοκρασία °C αποθήκευσης | -40℃--85℃ | ||||
| Μέγιστη δύναμη (nW) | 1000 | ||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
2XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων που αυξάνεται από όχι περισσότερο από 0.3dB στις ανωτέρω απαιτήσεις.
Λεπτομερής θραύστης προδιαγραφή PLC οπτικών ινών
|
|
