| Ονομασία μάρκας: | Seacent |
| Model Number: | 2X2 |
| MOQ: | Διαπραγματεύσιμο |
| τιμή: | negotiable |
| Όροι πληρωμής: | L / C, T / T |
| Ικανότητα εφοδιασμού: | 1000000 κομμάτια το μήνα |

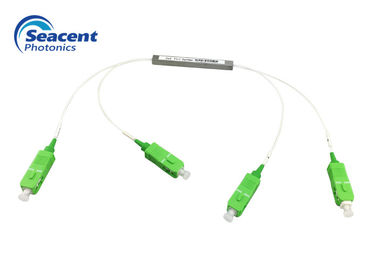

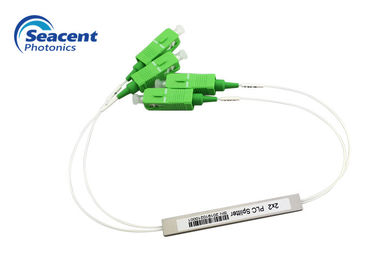

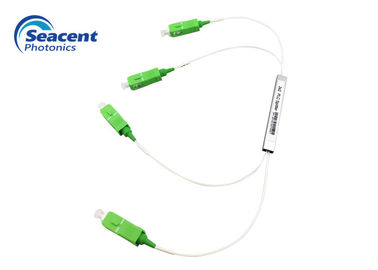

2x2 μίνι υψηλή επιστροφής απώλεια θραυστών PLC τύπων με το συνδετήρα SC/APC
Περιγραφή θραυστών PLC οπτικών ινών
Οι θραύστες PLC μας παρέχουν έναν αξιόπιστο τρόπο τη οπτική ίνα στις πολλαπλάσιες πορείες. Προσφέρουμε τις διαμορφώσεις που κυμαίνονται από 1x2 σε 1x128 και από 2x2 στους τρόπους 2x64. Η ευρεία εφαρμογή των θραυστών PLC μπορεί να βρεθεί στα δίκτυα PON. Με τα διάφορα σχήματα συσκευασίας, τα φίλτρα PLC μπορούν να εγκατασταθούν στη μικροσκοπική ίνα συνδετικός τα κιβώτια, δίσκοι ινών, κιβώτια συνδέσεων ή ακόμα και στα ράφια μεταδόσεων στοιχείων. Οι θραύστες PLC είναι χαμηλή απώλεια εισαγωγής και χαμηλά PDL και RoHS επικυρωμένες.
Χαρακτηριστικά γνωρίσματα θραυστών PLC οπτικών ινών
Εφαρμογές θραυστών PLC οπτικών ινών
Παράμετροι θραυστών PLC οπτικών ινών
1XN
| Παράμετρος | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | |||||||||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | |||||||||||
| Απώλεια εισαγωγής (DB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Ομοιομορφία (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | |||||||||||
| Κατευθυντικότητα το (dB) | ≥55 | |||||||||||
| Μήκος ινών (μ) | 1.0 ή προσαρμοσμένος | |||||||||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| Θερμοκρασία °C εργασίας | -40℃--85℃ | |||||||||||
| Θερμοκρασία °C αποθήκευσης | -40℃--85℃ | |||||||||||
| Μέγιστη δύναμη (nW) | 1000 | |||||||||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
1XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων στις ανωτέρω απαιτήσεις εκτός από 1X2 η αύξηση δεν υπερβαίνει 0.2dB, η υπόλοιπη αύξηση δεν υπερβαίνει 0.3dB.
2XN
| Παράμετρος | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Μήκος κύματος εργασίας (NM) | 1260-1650 | |||||
| Τύπος ινών | G657A1 ή προσαρμοσμένος | |||||
| Απώλεια εισαγωγής (DB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Ομοιομορφία (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Επιστροφής απώλεια (DB) | ≥55 | |||||
| Κατευθυντικότητα το (dB) | ≥55 | |||||
| Μήκος ινών (μ) | 1.0 ή προσαρμοσμένος | |||||
| Σταθερότητα θερμοκρασίας (DB) | -40℃--85℃ (≤0.5) | |||||
| Θερμοκρασία °C εργασίας | -40℃--85℃ | |||||
| Θερμοκρασία °C αποθήκευσης | -40℃--85℃ | |||||
| Μέγιστη δύναμη (nW) | 1000 | |||||
Σημείωση: Το ανωτέρω IL είναι χωρίς τις παραμέτρους συνδετήρων.
2XN με την οπτική απώλεια εισαγωγής θραυστών συνδετήρων που αυξάνεται από όχι περισσότερο από 0.3dB στις ανωτέρω απαιτήσεις.
Προδιαγραφή Detaild θραυστών PLC οπτικών ινών
PLC θραύστης-μίνι τύπος-Seacent Photonics.pdf
|
|
