| Brand Name: | Seacent |
| Model Number: | 2X8 |
| MOQ: | Διαπραγματεύσιμος |
| τιμή: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 κομμάτια το μήνα |

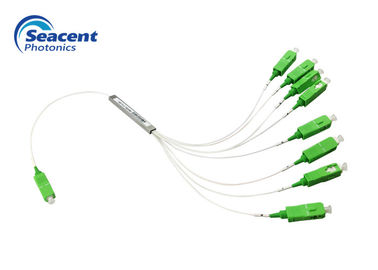

2x8 Micro Type PLC Splitter χαμηλής απώλειας εισαγωγής με υποδοχή SC/APC
Περιγραφή διαχωριστή PLC οπτικών ινών
Οι διαχωριστές PLC μας παρέχουν έναν αξιόπιστο τρόπο διαχωρισμού της οπτικής ίνας σε πολλαπλές διαδρομές.Προσφέρουμε διαμορφώσεις που κυμαίνονται από 1x2 έως 1x128 και από 2x2 έως 2x64 τρόπους διαχωρισμού.Ευρεία εφαρμογή διαχωριστών PLC μπορεί να βρεθεί στα δίκτυα PON.Με διάφορες μορφές συσκευασίας, τα φίλτρα PLC μπορούν να εγκατασταθούν σε μικροσκοπικά κουτιά συναρμογής ινών, δίσκους ινών, κουτιά διακλάδωσης ή ακόμα και σε ράφια επικοινωνίας δεδομένων.Οι διαχωριστές PLC διαθέτουν πιστοποίηση χαμηλής απώλειας εισαγωγής και χαμηλής PDL και RoHS.
Παράμετροι διαχωριστή PLC οπτικών ινών
1ΧΝ
| Παράμετρος | 1Χ2 | 1Χ3 | 1Χ4 | 1Χ6 | 1Χ8 | 1Χ12 | 1Χ16 | 1Χ24 | 1Χ32 | 1Χ48 | 1Χ64 | 1Χ128 |
| Μήκος κύματος εργασίας (nm) | 1260-1650 | |||||||||||
| Τύπος ινών | G657A1 ή προσαρμοσμένο | |||||||||||
| Απώλεια εισαγωγής (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Ομοιομορφία (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 |
| Απώλεια που εξαρτάται από την πόλωση (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Απώλεια επιστροφής (dB) | ≥55 | |||||||||||
| Κατευθυντικότητα (dB) | ≥55 | |||||||||||
| Μήκος ινών (m) | 1.0 ή προσαρμοσμένο | |||||||||||
| Σταθερότητα θερμοκρασίας (dB) | -40℃--85℃(≤0,5) | |||||||||||
| Θερμοκρασία λειτουργίας °C | -40℃--85℃ | |||||||||||
| Θερμοκρασία αποθήκευσης °C | -40℃--85℃ | |||||||||||
| Μέγιστη ισχύς (nW) | 1000 | |||||||||||
Σημείωση: Το παραπάνω IL είναι χωρίς τις παραμέτρους σύνδεσης.
1XN με βύσμα οπτικού διαχωριστή η απώλεια εισαγωγής στις παραπάνω απαιτήσεις εκτός από την αύξηση 1X2 δεν υπερβαίνει τα 0,2dB, η υπόλοιπη αύξηση δεν υπερβαίνει τα 0,3dB.
2ΧΝ
| Παράμετρος | 2Χ2 | 2x4 | 2Χ8 | 2Χ16 | 2Χ32 | 2Χ64 |
| Μήκος κύματος εργασίας (nm) | 1260-1650 | |||||
| Τύπος ινών | G657A1 ή προσαρμοσμένο | |||||
| Απώλεια εισαγωγής (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Ομοιομορφία (dB) | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Απώλεια που εξαρτάται από την πόλωση (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Απώλεια επιστροφής (dB) | ≥55 | |||||
| Κατευθυντικότητα (dB) | ≥55 | |||||
| Μήκος ινών (m) | 1.0 ή προσαρμοσμένο | |||||
| Σταθερότητα θερμοκρασίας (dB) | -40℃--85℃(≤0,5) | |||||
| Θερμοκρασία λειτουργίας °C | -40℃--85℃ | |||||
| Θερμοκρασία αποθήκευσης °C | -40℃--85℃ | |||||
| Μέγιστη ισχύς (nW) | 1000 | |||||
Λεπτομερής προδιαγραφή διαχωριστή PLC οπτικών ινών
PLC Splitter-τύπος Mini-Seacent Photonics.pdf
Πλεονεκτήματα ΤουΔιαχωριστής οπτικών ινών
1. Υιοθετήστε ανοξείδωτο χάλυβα υψηλής αντοχής, περάστε τη δοκιμή ψεκασμού αλατιού
2. Ο πυρήνας του φέρρου είναι μικρότερος από 0,2um
3. Υιοθετήστε 100% νέα πρώτη ύλη, συμμόρφωση ROHS
4. Χαμηλή απώλεια εισαγωγής
5. Συμπαγής σχεδιασμός χαμηλού PDL
6. Καλή ομοιομορφία καναλιού σε κανάλι
7. Ευρύ μήκος κύματος λειτουργίας: από 1260nm έως 1650nm
8. Ευρεία θερμοκρασία λειτουργίας: από -40℃ έως 85℃
|
|
