| Ονομασία μάρκας: | Seacent |
| Model Number: | Ίνα σειρά-96ch |
| MOQ: | 10pcs |
| Όροι πληρωμής: | L / C, T / T |

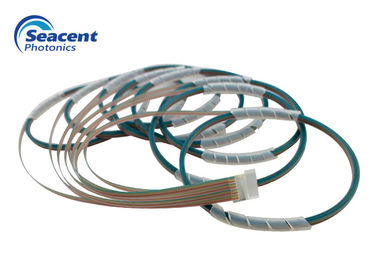

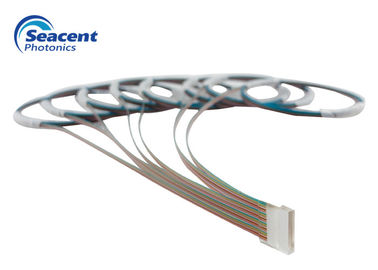

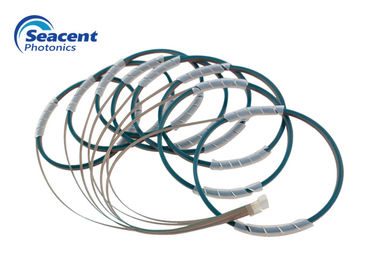

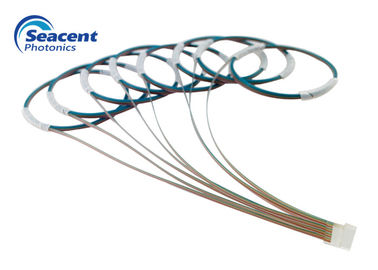

Η σειρά το (FA) ινών χρησιμοποιεί ένα β-αυλάκι (β-αυλάκι) για να τοποθετήσει μια οπτική ίνα, μια δέσμη των ινών, ή μια κορδέλλα σε ένα υπόστρωμα σειράς.
Η σειρά ινών είναι μια γυμνή ίνα που αφαιρεί το επίστρωμα ινών. Μια μερίδα τοποθετείται στο β-αυλάκι και διατηρείται σταθερή ατμοσφαιρική πίεση από την κόλλα από το pressurization μέλος.
Προδιαγραφές:
| Στοιχείο | Παράμετρος |
| Αριθμός καναλιών | 1CH ~ 128CH |
| Υλικό | Γυαλί χαλαζία, borosilicate, πυρίτιο |
| Απόσταση/ανοχή πυρήνων (μm) | 250, 127/0,7 |
| Μήκος ινών (μ) | 2.0±0.1 |
| Γωνία στίλβωσης (°) | 0, +8, -8 (±0.3) |
| Λειότητα στίλβωσης | ﹤ 5 το fringes@633nm |
| Τύπος ινών | SMF-28e ή SMF-28e XB |
| Λειτουργούσα θερμοκρασία (℃) | -40~85 |
Πίνακας διάστασης πιάτων βάσεων β-αυλακιού:
| Λ | W | Χ | Χ | Υ | περιεκτικό λάθος | ||||||
| τύπος | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | διαφορά ύψους πυρήνων | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
Εφαρμογές:
MEM
Συσκευές PLC: Θραύστης PLC, AWGs
Ενσωματωμένα ενεργά/ενεργητικά συστατικά
Ενότητες οπτικής μικροϋπολογιστών
Μεταβλητοί οπτικοί εξασθενητές
Φακός/σειρά κατευθυντήρων
Χαμηλή απώλεια εισαγωγής
Υψηλή επιστροφής απώλεια.
Ευρεία θερμοκρασία λειτουργίας
Υψηλές σταθερότητα και αξιοπιστία
Υψηλή ακρίβεια της θέσης πυρήνων ινών
| Αριθμός προϊόντων | Τύπος ινών | Μήκος ινών |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
|
