| Brand Name: | Seacent |
| Model Number: | Ίνα σειρά-4ch |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

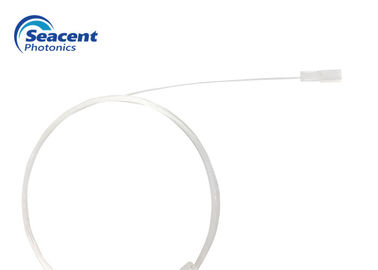

Τα προϊόντα σειράς τοποθετούν τους πυρήνες οπτικής ίνας με την ακρίβεια και την ακρίβεια μέσα στους φραγμούς β-αυλακιού από μια τεχνολογία επεξεργασίας εξαιρετικά-ακρίβειας. Η διαδικασία απαιτεί την ακρίβεια σε ένα submicron επίπεδο προκειμένου να μειωθεί η απώλεια σύνδεσης.
| Στοιχείο | Παράμετρος |
| Υλικό | Γυαλί χαλαζία, borosilicate, πυρίτιο |
| Αριθμός καναλιών | 1CH ~ 128CH |
| Απόσταση/ανοχή πυρήνων (μm) | 250, 127/0,7 |
| Μήκος ινών (μ) | 2.0±0.1 |
| Γωνία στίλβωσης (°) | 0, +8, -8 (±0.3) |
| Λειότητα στίλβωσης | ﹤ 5 το fringes@633nm |
| Τύπος ινών | SMF-28e ή SMF-28e XB |
| Λειτουργούσα θερμοκρασία (℃) | -40~+85 |
Πίνακας διάστασης πιάτων βάσεων β-αυλακιού:
| Λ | W | Χ | Χ | Υ | περιεκτικό λάθος | ||||||
| τύπος | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | μέγεθος | κοινή διαφορά | διαφορά ύψους πυρήνων | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Διαταγή των πληροφοριών:
| Αριθμός προϊόντων | Τύπος ινών | Μήκος ινών |
| 01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH 12=128CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
